SCR下游NOx传感器信号峰值检测不可信故障排查思路

车小咖

11-19           </span   >    今天来了解一下，scr下游nox传感器信号峰值检测不可信故障排查思路。
车型：重汽豪沃t5g
故障码：p2214
故障导致现象：发动机限扭、动力不足


故障常见原因：
1、nox传感器线断路或者短路
2、nox传感器坏掉
3、nox传感器线束连接问题
4、can总线关闭


检查步骤
1、检查nox传感器线是否断路或者短路
2、检查nox传感器是否坏掉
3、检查nox传感器线束连接问题
4、检查can总线
5、更换nox传感器验证


故障维修指南
1、nox传感器供电检查

拔下nox传感器插头，钥匙门出于on档，黑表笔接地，红表笔接nox传感器插头1号针脚,测量结果电压应为≈24v，若无电压，请检查供电线路。

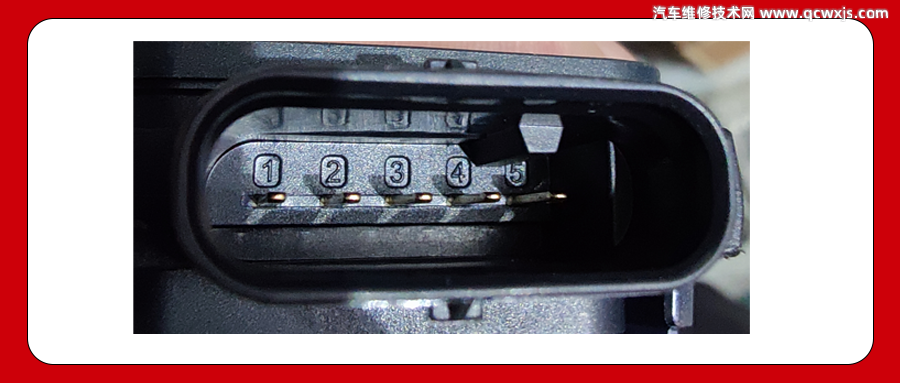

针脚定义如下：
1号针脚：24v供电（t15）
2号针脚：搭铁
3号针脚：can-l
4号针脚：can-h
5号针脚：无定义


2、nox传感器搭铁的检查
关闭电源，拔下nox传感器插头，黑表笔接地，红表笔接nox传感器2号针脚，整车电阻应＜10Ω，若阻值不对，请检查nox接地线路。


3、nox传感器can-h对地短路检查
关闭电源，拔下nox传感器插头，黑表笔接地，红表笔接nox传感器4号针脚，正常测量结果can-h对地电阻无穷大，若阻值过小，检查can-h对地短路故障点。


4、nox传感器can-l对地短路检查
关闭电源，拔下nox传感器插头，黑表笔接地，红表笔接nox传感器3号针脚，正常测量结果can-h对地电阻无穷大，若阻值过小，检查can-l对地短路故障点。


5、nox传感器检查
检查nox传感器安装位置是否合理，有没有被外挂，若存在问题进行复原再测试。
注：上游nox传感器与下游nox传感器不可互换使用
最终检测为nox供电线存在问题，修复故障，车辆恢复正常。
