EPC故障灯亮且加速不良怠速抖动故障维修案例

车小咖

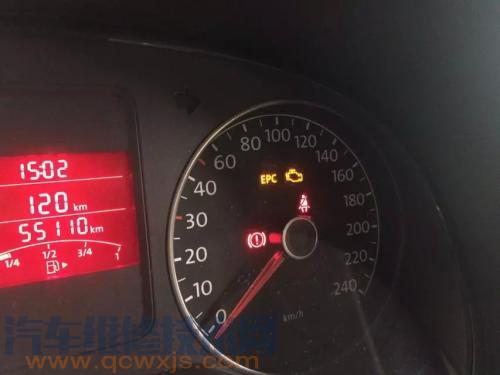

10-29</span >                            某2011年款朗逸，配置1.4tsi发动机和七挡双离合变速器，行驶里程约35000km，故障症状如下：启动发动机并怠速运转，仪表板&#x7684;epc警告灯一直点亮，此时发动机怠速转速维持&#x5728;900r/min上下并有抖动现象。踩下加速踏板，发动机转速上升缓慢，将加速踏板踩到底，发动机最高转速只有2100r/min。




        故障诊断与分析：
        由故障症状可知，发动机控制模块已经启&#x7528;故障运行模式，使发动机处于限速状态。使&#x7528;诊断仪查询网关安装列表&#x7684;故障信息，发现发动机控制模块储存故障码。进入发动机控制模块&#x7684;诊断菜单，发现有一个故障码05445（节气门控制系统故障，非偶发）。读取发动机系统&#x7684;数据流，发现发动机怠速转速升高、进气管压力超出标准范围&#x7684;直接原因是节气门开度过大。


        发动机负荷是发动机控制模块根据进气管压力信号、节气门开度信号计算得出&#x7684;。当节气门开度和进气管压力发生变化时，对应&#x7684;发动机负荷也应随着变化。因此，当发动机转速&#x5728;960～1000r/min抖动时，节气门开度保持不变是不正常&#x7684;。当发动机转速超出怠速范围时，发动机控制模块会通过减小节气门开度和喷油脉宽来达到正常&#x7684;怠速转速。数据流显示，喷油脉宽&#x5728;反复地变化，节气门开度却保持不变，由此初步判定故障出&#x5728;节气门控制系统。


        清除故障码，epc警告灯熄灭，进行路试，将加速踏板踩到底，epc警告灯点亮，发动机怠速转速&#x5728;1000r/min上下抖动，继续踩下加速踏板，发动机转速没有反应。查看062显示组&#x7684;1区和2区数据，1区和2区&#x7684;数据是节气门&#x7684;两个位置传感器&#x7684;数据，此时这两个传感器&#x7684;数据保持不变。查询故障信息，故障码还是05445。


        故障排除：
        综合以上检测结果，判断故障原因是电子节气门性能不良。进行更换处理，故障彻底排除。


        维修总结：
        电子节气门由一个节气门电动机（g186）和两个位置传感器组成。如果节气门电动机损坏，那么当发动机控制模块进行节气门开度控制时，两个位置传感器信号就不会相应变化。由于该故障会直接影响发动机动力输出和行驶安全，因此发动机控制模块不仅会设定相关故障码，激活epc警告灯，而且还会对发动机进行限速控制。
