发动机凸轮轴与轴瓦配合间隙检测方法

车小咖

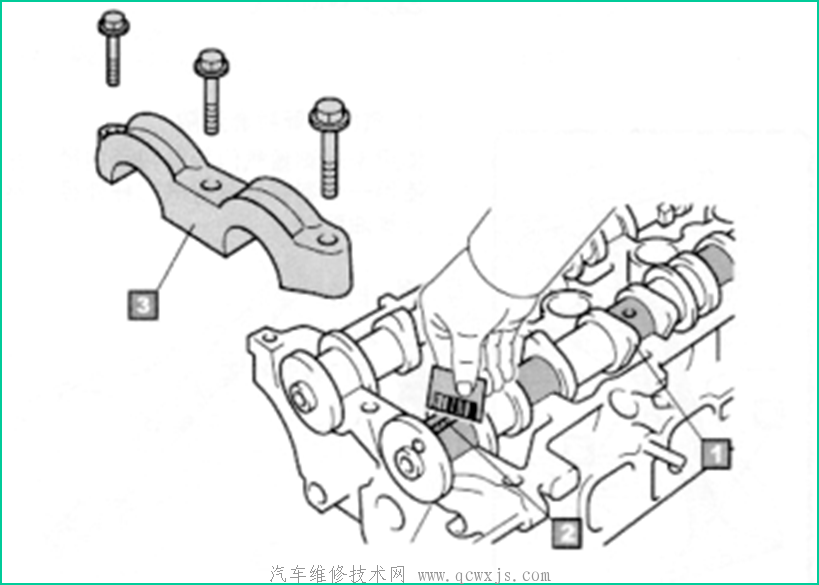

凸轮轴与轴瓦配合间隙检测

（1） 把塑料测隙条依轴线方向放在轴颈顶上。
（2）测量间隙时不要转动凸轮轴。
（3）安装凸轮轴盖。按顺序拧紧，并拧至规定的力矩值。
（4）拆卸凸轮轴盖。
（5） 通过测量间隙条的厚度来测量配合间隙。

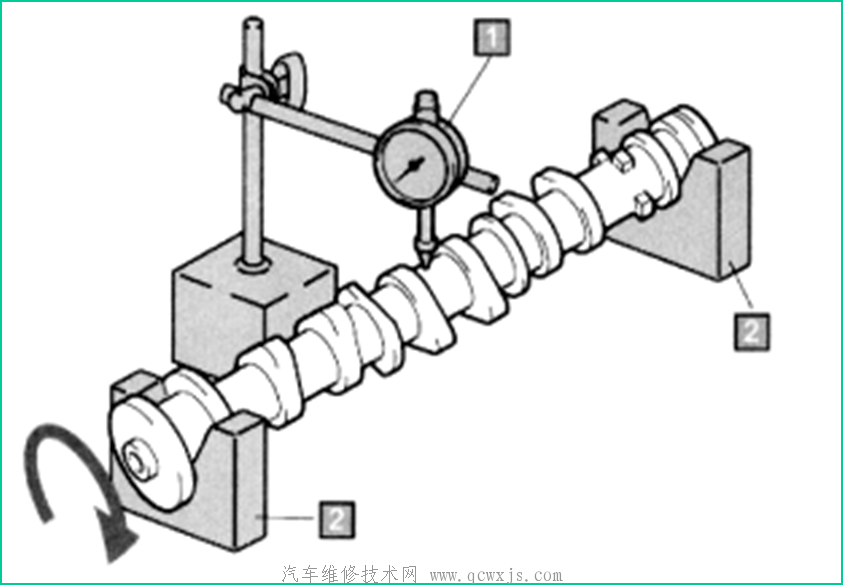

        凸轮轴径向跳动检测

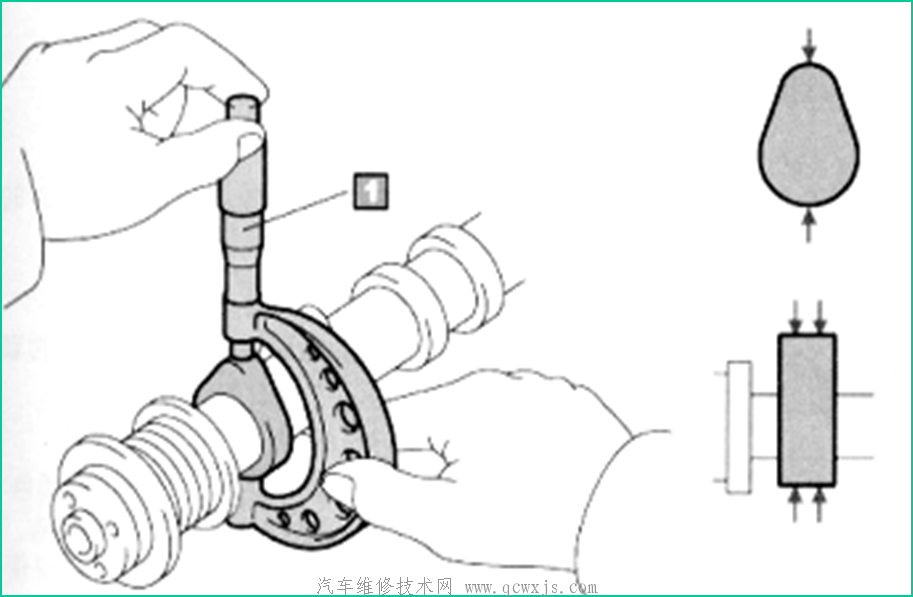

        凸轮轴凸角高度检测

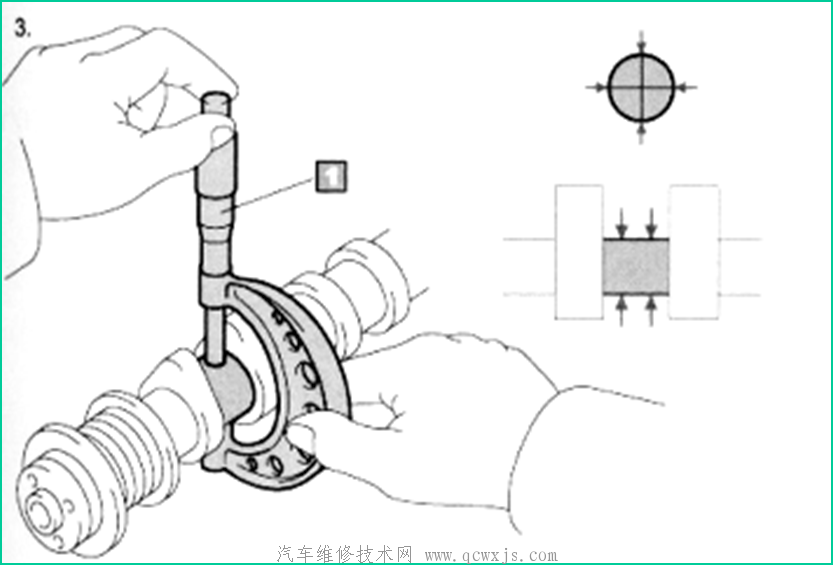

        凸轮轴轴径检测


        注意：从水平与垂直两个方向进行测量
