气压制动系统的供能装置

车小咖

气压制动系统的供能装置包括：
① 产生气压能的空压机和积储气压能的储气筒；
② 将气压限制在安全范围内的调压阀及安全阀；
③ 改善传能介质（空气）状态的进气滤清器、排气滤清器、管道滤清器、油水分离器、空气干燥器、防冻器等；
④ 在一个回路失效时用以保护其余回路，使其中气压能不受损失的多回路压力保护阀等。

　　1）空压机和调压阀

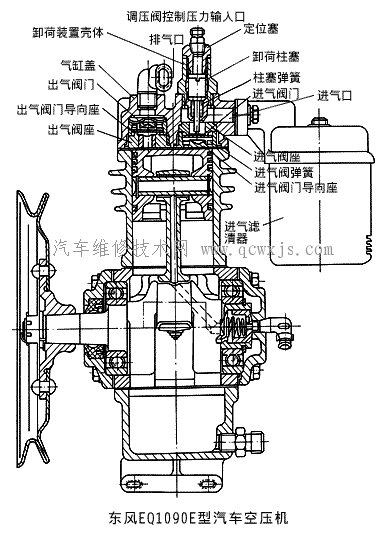

　　空压机由发动机 通过带传动直接驱动，有单缸式和双缸式，东风eq1090e型汽车的空压机是单缸风冷式。

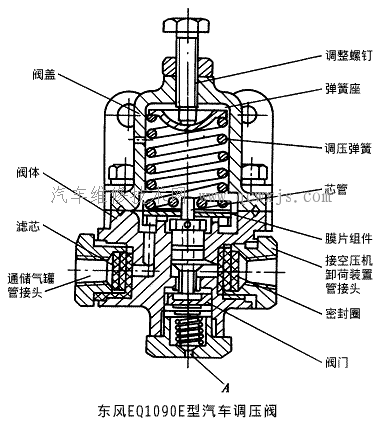

当储气筒的压力达到一定值时，利用调压阀可以使空压机处于空转状态，而当储气筒的压力下降到一定值时，调压阀又能控制空压机向储气筒充气。

;

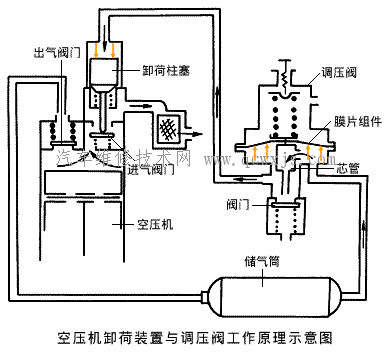

空压机卸荷装置和调压阀控制空压机工作状态的工作原理是，当储气筒的压力达到一定值时，作用在调压阀膜片组件下方的气压大于其上弹簧的压力，膜片组件向上移动并带动芯管一同上移，芯管下的阀门关闭，储气筒气压作用在卸荷柱塞上方，使其下移，顶开进气阀门，空压机往复运动的过程中，进气阀门始终开启，空压机处于空转状态。当储气筒的气压下降到一定值时，膜片组件在弹簧作用下下移，芯管顶开阀门，卸荷柱塞上方的气压降低，柱塞上移，进气阀门正常开关，空压机向储气筒充气。

2）滤气调压阀

　　在储气筒压力超过规定值时，空压机出气口经调压阀直通大气，将压缩空气放出而中止对储气筒充气，调压阀又与油水分离器组合成一个部件，即滤气调压阀。

3）防冻器

　　油水分离器或滤气调压阀输出的压缩空气仍可能含有少量残留水分。为了防止在寒冷季节中，积聚在管路和其他气压元件内的残留水分冻结，最好装设防冻器，以便在必要时向气路中加入防冻剂，以降低水的冰点。

　　其基本工作原理是，当冬季温度低于5°c，防冻器中的乙醇蒸气会随压缩空气流进入回路，回路中的冷凝水溶入乙醇后，冰点降低。

;
　4）多回路压力保护阀

　　多回路压力保护阀的基本功用是：来自空压机的压缩空气可经多回路压力保护阀分别向各回路的储气筒充气。当某一回路损坏漏气时，压力保护阀能保证其余完好回路继续充气。

;

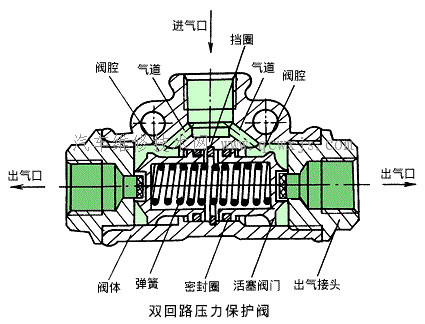

　　下图是双回路压力保护阀，它能确保在一个气路漏气时另一个气路能继续充气。

;
四回路压力保护阀，它能在任一回路损坏漏气时，保证其他三个回路能以稍低的压力正常工作。
