转向传动机构 的组成

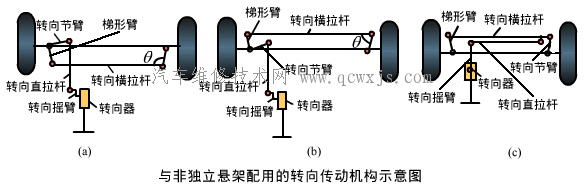

　　转向传动机构 由转向摇臂、转向直拉杆、转向节臂和转向梯形等零部件共同组成，其中转向梯形由梯形臂、转向横拉杆和前梁共同构成。

转向摇臂

　　循环球式转向器和蜗杆曲柄指销式转向器通过转向摇臂与转向直拉杆相连。转向摇臂的大端用锥形三角细花键与转向器中摇臂轴的外端连接，小端通过球头销与转向直拉杆作空间铰链连接。

转向直拉杆

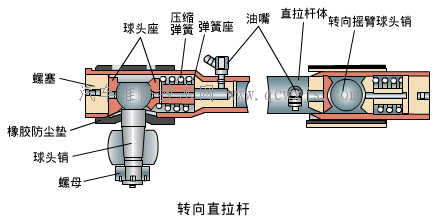

　　转向直拉杆是转向摇臂与转向节臂之间的传动杆件，具有传力和缓冲作用。在转向轮偏转且因悬架弹性变形而相对于车架跳动时，转向直拉杆与转向摇臂及转向节臂的相对运动都是空间运动，为了不发生运动干涉，三者之间的连接件都是球形铰链。


转向横拉杆

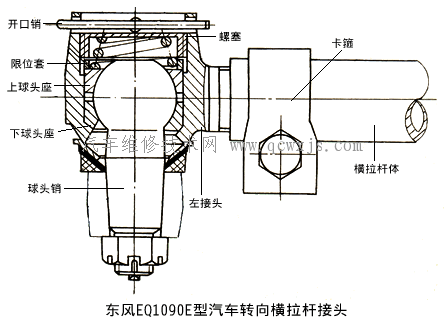

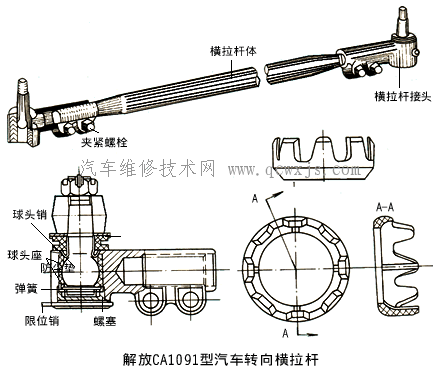

　　转向横拉杆是转向梯形机构 的底边，由横拉杆体和旋装在两端的横拉杆接头组成。其特点是长度可调，通过调整横拉杆的长度，可以调整前轮前束。
