换档信号系统
组成
　　换档信号系统由节气门阀和离心调速器阀组成  。
节气门阀的位置取决于节气门的开度，即取决于发动机  负荷，因此驾驶员操纵加速踏板即可改变节气门阀输入换档阀的油压。离心调速器阀装在变速器第二轴上，它可根据车速的变化改变输出给换档阀的油压。
这两个分别反映发动机  负荷和汽车行驶速度的压力信号各自引至换档阀的两端。在二者综合作用下，换档阀使变速器自动地由低速档换入直接档，或由直接档自动地换入低速档。

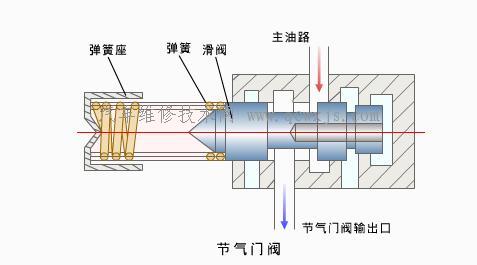

（1）节气门阀

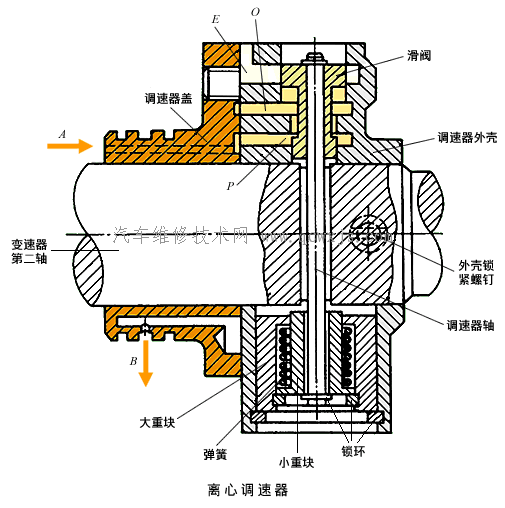

（2）离心调速阀
