盘式制动器制动钳（泵）总成的维修

车小咖

盘式制动器主要零部件有制动盘、分泵、制动钳、油管。制动钳是整个制动器的关键部位。在维修汽车  中  更换刹车片的时候，我们可能也要懂得安装维修制动钳（泵），下面就是盘式制动器制动钳（泵）总成的维修安装步骤。https://www.qcwxjs.com/

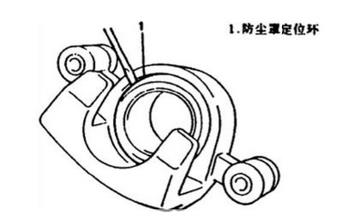

(1) 在分解制动卡钳之前，用制动液清洁卡钳四周，从卡钳上拆下液压塞罩定位环和防尘罩，用平片式工具撬脱，小心不能损坏防尘罩，如图

            拆下液压塞罩的定位环和防尘罩

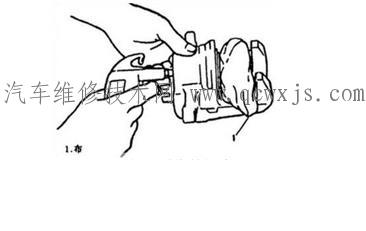

（2)通过装配软管的螺栓孔将压缩空气注入泵内。https://www.qcwxjs.com/  在空气压力的作用下，活塞能从泵内被推出，如图示。不能施加太大压力的压 缩空气，否则会导致活塞与泵脱离，应用中等程度的压缩空气，缓缓吹入拉出活塞。使用压缩空气时，不能把手指放在活塞前面。

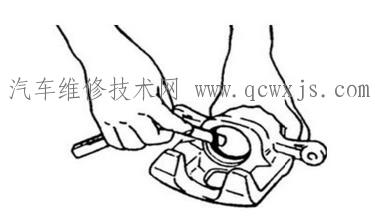

                 拆卸制动活塞   （3)使用厚薄规等薄刀片工具拆下活塞密封件，如图示，小心不能损坏泵内壁 (镗孔内侧)。https://www.qcwxjs.com/

                拆下活塞密封件   (4)检查分泵防尘罩是否有破裂、裂纹和损坏，如有损坏，应及时更换，如图示。https://www.qcwxjs.com/

             检查分泵防尘罩https://www.qcwxjs.com/
(5)检查活塞密封圈。制动垫块衬片若过度磨损或磨损不均都可能是活塞回位不平滑的原因，在这种情况下，应更换橡胶密封圈，如

            检查活塞橡胶密封圈   (6)活塞密封件的安装。   活塞密封件用于密封活塞及泵，并用于调节摩擦块和制动盘之间的间隙，每次大修时， 用新件更换。应把活塞密封件装入泵槽内，注意不能扭曲。https://www.qcwxjs.com/

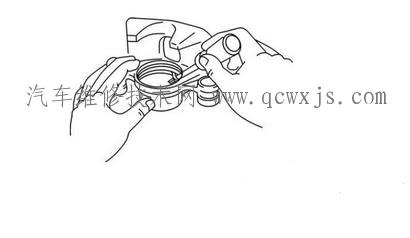

(7)活塞及防尘罩的安装。   ①在把活塞插入泵内之前，把防尘罩安装到活塞上，如图示。https://www.qcwxjs.com/

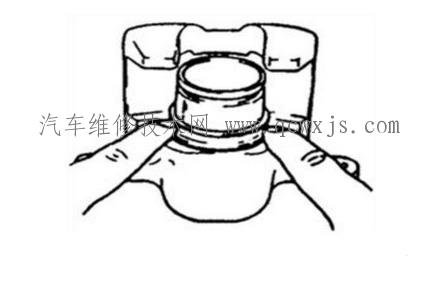

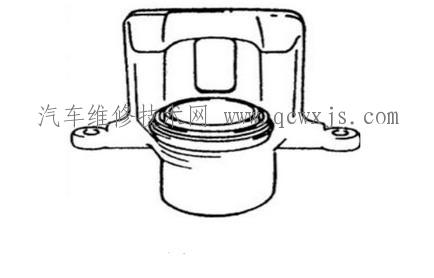

安装活塞防尘罩    ②用手指将防尘罩按入泵槽内，如图19-23 所示。https://www.qcwxjs.com/

              安装防尘罩到泵槽   ③用手将活塞插入泵内，把防尘罩装入活塞防尘罩槽内，如图19-24 所示。

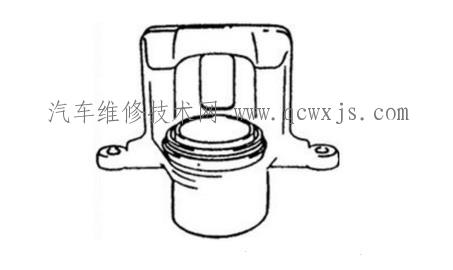

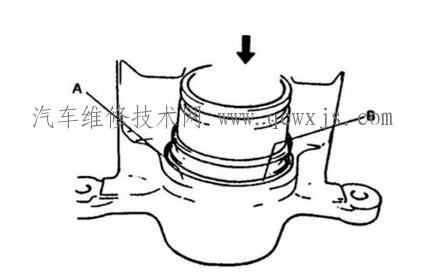

              安装活塞   ④为保证防尘罩被恰当地装入泵槽内，应把活塞从泵内拉出少许，但不能全部拉出，如图。注意防尘罩的b面应与泵a面在同一高度。https://www.qcwxjs.com/

检查防尘罩的安装位置


  ⑤用手把活塞插入泵内，安装防尘罩定位环，并固牢。

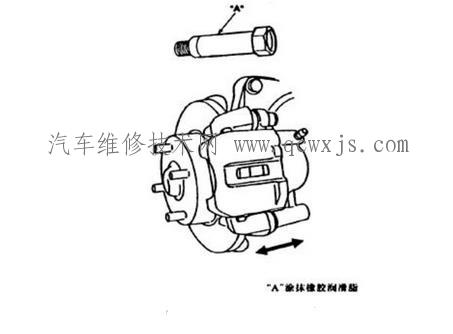

(8)卡钳的安装。https://www.qcwxjs.com/  在把卡钳(泵体)装到托架上之前，应检查卡钳能在插入方向内平滑移动，如图示。在气温低达-30℃的寒冷条件下，使用橡胶润滑脂，因为它的粘度变化非常小，即使在 -40℃时也是如此。https://www.qcwxjs.com/

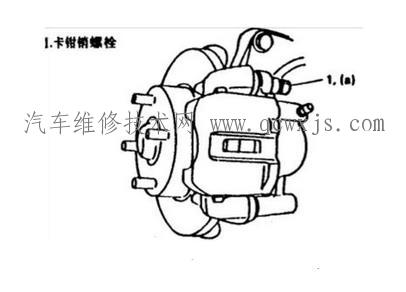

安装卡钳   (9)卡钳总成的安装。   ①把卡钳和软管连接起来。   ②给卡钳销螺栓和滑动销涂抹润滑脂，然后把卡钳装到卡钳托架上。https://www.qcwxjs.com/  ③按规定扭矩拧紧卡钳销螺栓，如图，确保防尘罩牢固装入槽内，拧紧扭矩 (a)为 85n·m。

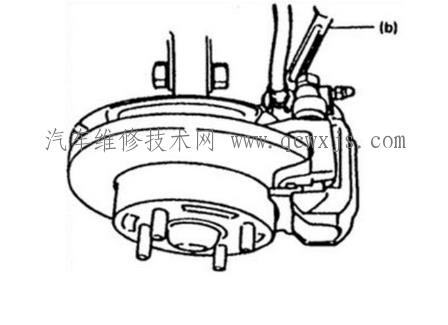

    紧固卡钳销螺栓   ④ 按规定扭矩拧紧油管接头螺栓   拧紧接头螺钉时，软管不能扭曲，否则，应重新连接。把 e 形环装入支柱固 牢。拧紧扭矩(b)为 16 n ·m 。https://www.qcwxjs.com/

             安装分泵油管   (10)安装好后，将制动液加入储液器，并从制动系统内排出空气，执行制动试验并检查是否漏油。https://www.qcwxjs.com/  (11)试车检查制动情况。
