装活塞环的口诀

[复制链接]

17万

主题

339

回帖

53万

积分

论坛元老

积分
535179
发表于 2024-3-9 04:08:35 | 显示全部楼层 |阅读模式

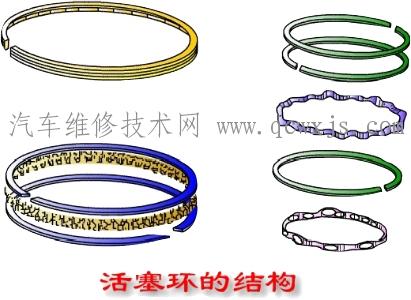

在安装锥形环和扭转环时,应注意活塞环的安装部位和朝向:




        扭转环的内圆切槽朝上,外圆切槽环的切槽则向下;
        锥面环的小端向上;内圆倒角的环,倒角朝上;
        外圆倒角的环,倒角向下;
        活塞环在一面标注有“上”或“0”、“△”等记号
        在安装作业时,须将有标记的一面朝上安装;
        桶面环或镀铬环应装在第一道环槽内;
        安装组合式钢带油环时,应首先将衬簧装入槽内

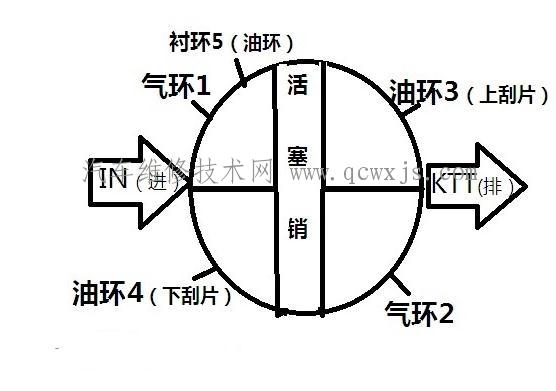

        然后安装上、下两道刮片,并将两刮片的开口错开180°。
