蒙迪欧/致胜/麦柯斯正时校对方法

车小咖

适用于：蒙迪欧（2.0l duratec-he）/致胜/麦柯斯（2.3l duratec- he）

正时链条的拆卸

01 转动曲轴至1缸活塞上止点前45°。



02 拆下曲轴皮带轮。
03 取下皮带轮摩擦垫圈。
        04 拆下发动机正时前盖。

05 按下图所示方法锁止正时链条张紧器，释放链条张紧力。沿箭头1方向45°压正时链条张紧导轨，用打孔器按箭头2所示松开张紧器导杆，然后按箭头3所示插入张紧器锁止销。



06 用扳手固定住凸轮轴，拧松凸轮轴链轮螺栓。
07 取下凸轮轴链轮和正时链条。


正时链条的安装

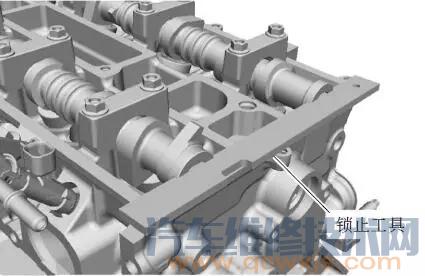

01 调整凸轮轴的位置，以便能顺利安装凸轮轴锁止工具。



02 安装凸轮轴链轮和正时链条。
03 用手拧紧凸轮轴链轮螺栓。

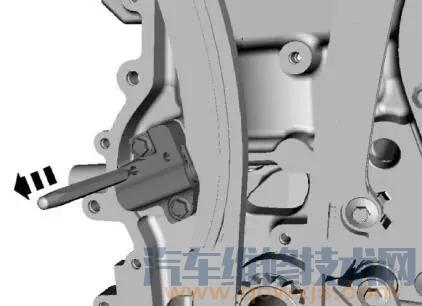

04 如下图所示拉出张紧器锁止销，张紧正时链条。



05 用开口扳手固定凸轮轴，然后拧紧凸轮轴链轮螺栓（力矩为72n·m）。



06 安装发动机正时前盖。

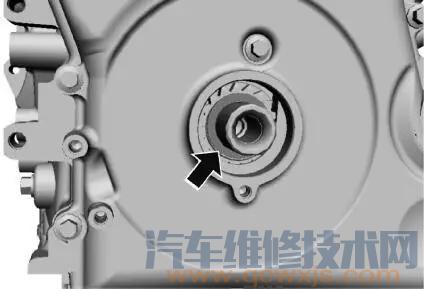

07 安装1个新的曲轴皮带轮摩擦垫圈。



08 拆下气缸盖上的堵塞。


09 在堵塞孔处插入定位销。



10 顺时针转动曲轴，直至曲轴被定位销挡住。
11 拧下曲轴皮带轮中心螺栓。
12 安装曲轴皮带轮。

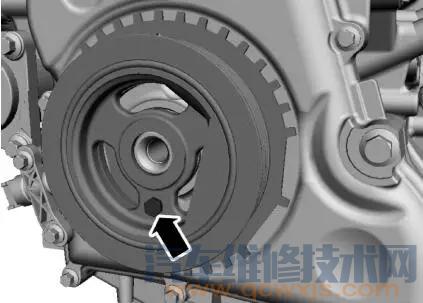

13 将m6螺栓安装到曲轴皮带轮上，用手拧紧。



14 安装新的曲轴皮带轮中心螺栓，拧紧力矩为100n·m+90°。
15 拆下曲轴皮带轮上的m6螺栓。
16 拆下曲轴定位销，重新拧上堵塞。
17 拆下凸轮轴锁止工具。
18 顺时针转动曲轴2圈。
19 安装曲轴定位销。
20 顺时针慢慢转动曲轴，直到曲轴被定位销挡住。
21 确保m6螺栓能安装到曲轴皮带轮上，同时能顺利安装凸轮轴锁止工具。
22 拆下凸轮轴锁止工具。
23 最后拆下曲轴定位销。
