制动系统的排气方法 车型：丰田凯美瑞

车小咖

        [ 适用于2015款丰田全新凯美瑞 ]

        一
操作注意事项

        1. 在制动系统排气前，将换挡杆切换到p位置并施加驻车制动。
           2. 在制动系统排气时，加注制动液，将液位保持在储液罐min（最低）和max（最高）液位线之间。
        3. 如果制动液泄漏到涂漆表面，应立即将其清除。
        4. 制动系统或制动总泵分总成内有空气时，不要操作制动执行器总成，否则可能导致空气进入制动执行器总成。
        5. 如果由于制动执行器总成内有空气使制动执行器总成排气困难，则用新的制动执行器总成更换。
        6. 如果在发动机运转或点火开关转到on 时进行放气，则将存储dtcc1441，确保完成作业后清除dtc。
        / / 提示：如果对制动系统进行过任何操作或怀疑制动管路中有空气， 则需排掉制动系统中的空气。


        二
操作步骤

        1. 向储液罐加注制动液。
        2. 排出制动总泵中的空气。


        注意：为避免制动液损坏涂漆表面， 应用布遮盖周围部件。


        提示：如果重新安装制动总泵分总成或有制动液流出， 则排出制动总泵分总成内的空气。



                                        用连接螺母扳手从制动总泵分总成上断开2个制动管路。

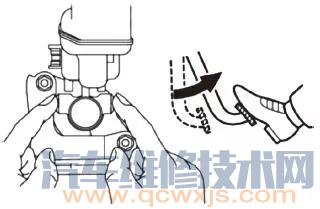

•                                         缓慢踩下制动踏板并保持住。






                                        用手指堵住两个外孔，并松开制动踏板。







•                                         重复3或4次步骤。

                                                 用连接螺母扳手将2个制动管路连接到制动总泵分总成上。扭矩，不带vsc时为15n·m（155kgf·cm，11ft·lbf）;带vsc 时为20n·m（199kgf·cm， 14ft·lbf）。








        注意：不要弯曲或损坏制动管路。紧固时不要使制动管路扭曲以及与其他部件或车身相互干扰。不要使泥土或灰尘等异物进入制动管路。利用公式计算连接螺母扳手和扭矩扳手结合使用时的特殊扭矩值。



        3. 排出制动管路内的空气。

        4. 排出制动执行器中的空气(带vsc）。
        注意：在排出制动系统内的空气后， 如果制动踏板还没有正确的高度或刹车感， 则应使用智能检测仪按照以下步骤排出制动执行器总成内的空气。



•                                         将点火开关转到off，踩下制动踏板20次以上。


                                                 将智能检测仪连接到dlc3上，然后将点火开关转到on。


           （注意：不要启动发动机）

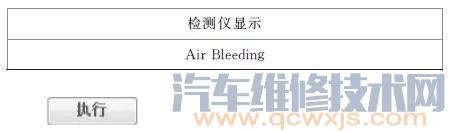

                                        打开智能检测仪并进入以下菜单：chassis/abs/vsc/trc/utility/airbleeding。

        底盘abs/vsc/trc功用








•                                         按照智能检测仪上的说明排出制动执行器中的空气。



•                                         放气后，拧紧各放气螺塞。扭矩，前放气螺塞为8.3n·m（85kgf·cm，73in·lbf）;后放气螺塞为11n·m（110kgf·cm，8ft·lbf）。


•                                         关闭智能检测仪，并从dlc3上断开智能检测仪。


                                                 将点火开关转到off。




        5. 检查制动液是否泄漏。
        6. 检查储液罐内的制动液液位是否正常。

        7. 检查并清除dtc。 <span style=&quot;background-color: #fffff2;line-height: 0.1; color: #fffff1;font-size:1%; &quot;>www.qcwxjs.com </span >
