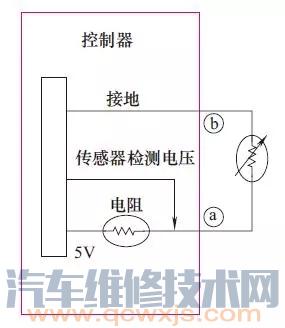

电压检测:点火开关打开,在温度为25℃和40℃时,在电路保持连接的状态下,测量ⓐ与ⓑ之间的电压值,与维修手册中的正常值对比,判断是否正常。
;
电阻检测:拆下温度传感器,测量传感器连接器的两个端子之间的阻值。测量环境温度值,对比维修手册中关于温度传感器的正常值,对传感器好坏做出判断,对于损坏的传感器一般是不建议维修,直接更换。
;
温度传感器拆装:
① 环境温度传感器拆装。从保险杠内插座上松开传感器,拆下保险杠,拔下插头。
② 新鲜进气温度传感器拆装。拆下杂物箱,拔下插头a,将传感器b转90°后从空气管道上拉出 ▼
;
2. 日照强度传感器电路检测
日照强度传感器随着日照强度的变化,其内部的光电二极管产生的电压信号也将发生变化,进而控制出风温度和出风量。
;
电压检测:
① 拆下空调的控制单元,但是保持连接器连接。
② 将点火开关达到on 位置。
③ 在用电灯光照射传感器和用布罩住两种情况下,测量两端电压。正常情况下,传感器受电灯光照射,电压低于4.0v;被布遮住的情况下,电压在4.0~4.5v。
注意:随着检查灯光逐渐远离传感器,电压上升。
;
电阻测量:
当电压测量异常时,可能是传感器本身出现了问题。对日照强度传感器的检测一般是通过测量其电阻进行判定。
① 拆下日照强度传感器。如下图所示,小心地撬下盖a,拧下螺栓b,取下光敏电阻。
;;
② 用布遮住传感器测量两端的电阻,应该为∞。
③ 移走遮布,用电灯照射传感器,阻值应该为10kΩ。
3. 翻板位置传感器电路

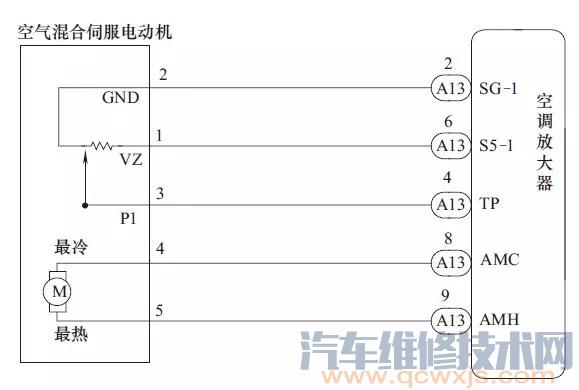

这里以丰田花冠车型的空气混合伺服电动机为例,其线路图如下图 ▼
电压检测:
① 拆下空调的放大器,但线路仍保持连接。
② 将点火开关打到“on”。
③ 测量sg-1与tp之间的电压值,改变设定温度以激活混合翻板动作,当设定到最冷的情况下测量电压应为3.5~4.5v,最热的情况下测量电压应为0.5~1.8v。
注意:测量电压随着设定温度的升高而不断地逐渐减小。
;
电阻测量:
① 拆下空气混合伺服电动机。
② 测量伺服电动机连接端子上的1和2之间的电阻值,一般为4.8~7.2kΩ。
③ 在保持线路连接的情况下,改变设定温度,测量1和3端子间的电阻,最冷的情况下电阻为3.8~5.8kΩ,最热的情况下电阻为0.95~1.45kΩ。
注意:测量电阻随着设定温度的升高,阻值不断的减小。
