转向系统的组成部件（图解）

云智驾

转向系统的基本组成
        (1)转向操纵机构
        主要由转向盘、转向轴、转向管柱等组成。
        (2)转向器
        将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。


        (3)转向传动机构
        将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。

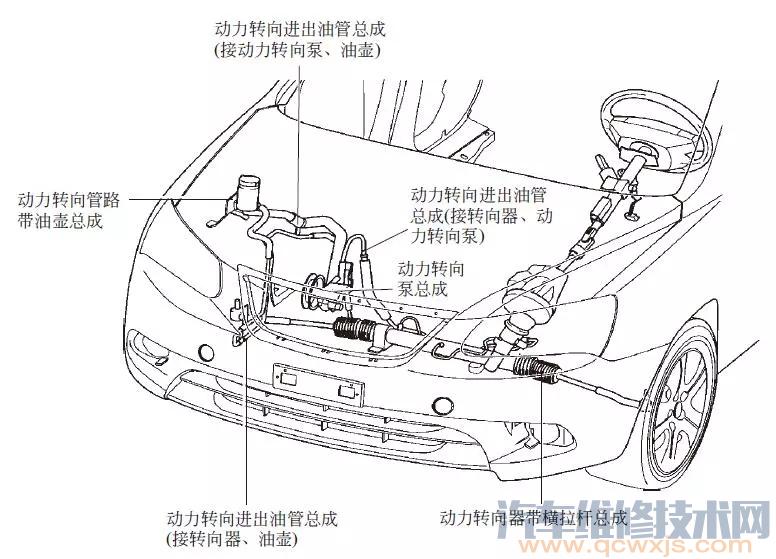

        转向系统部件位置图 ▼



转向柱与转向器安装图 ▼



转向器分解图 ▼


动力转向泵分解图 ▼
