发动机传感器有哪些?发动机传感器位置图下面汽车维修网小编给大家介绍介绍。

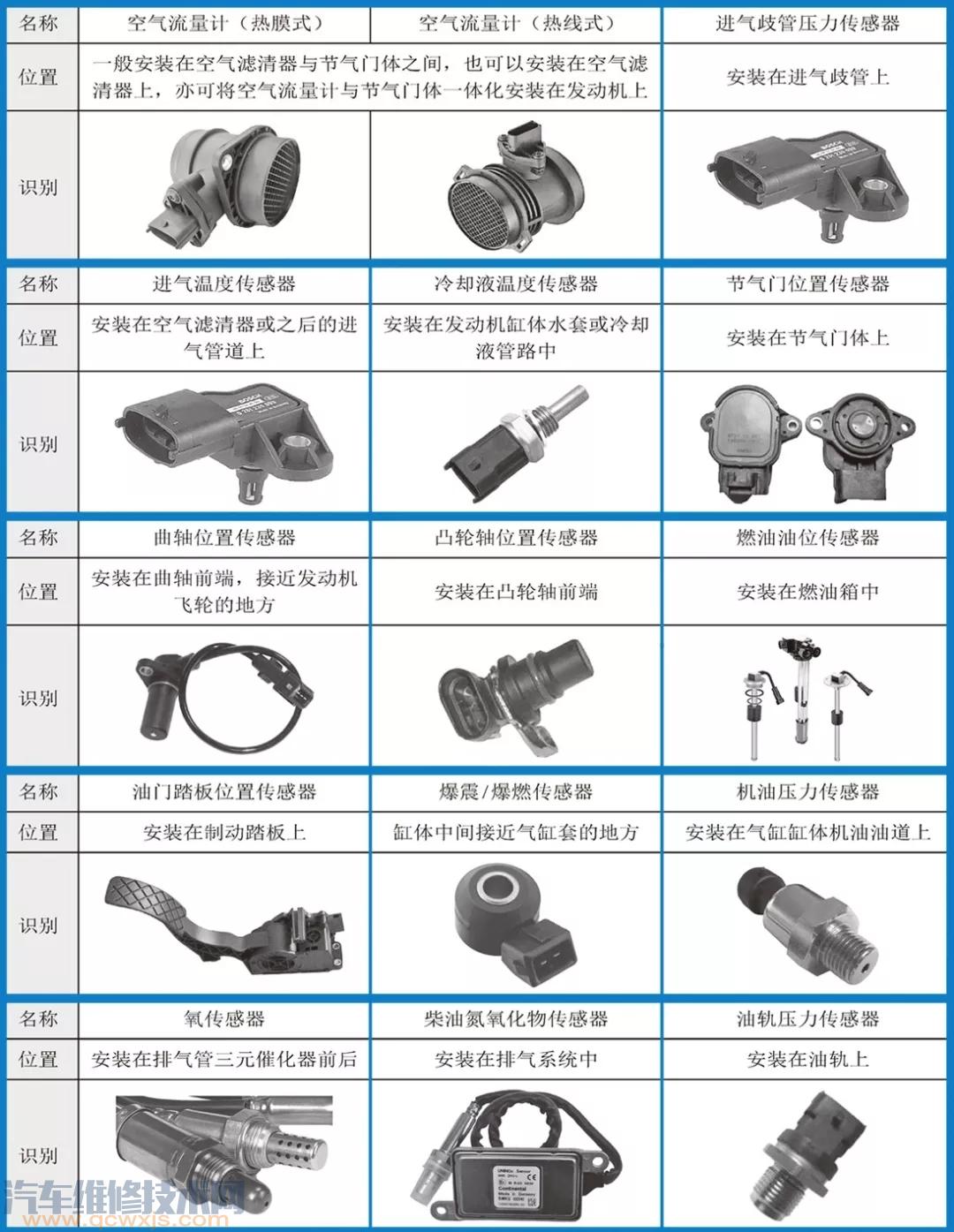

        发动机传感器位置图


1、空气流量传感器（maf）
        作用是测量进入发动机的空气流量、安装在空气旁通道上（有：热模式、热线式、叶片式、卡门旋涡式）。


2、进气压力传感器（map）
        是以检测进气歧管的负压变化来感知发动机的进气量大小的、安装在进气歧管上（半导体压敏电阻式、电容式、膜盒式、表面弹性波式）。

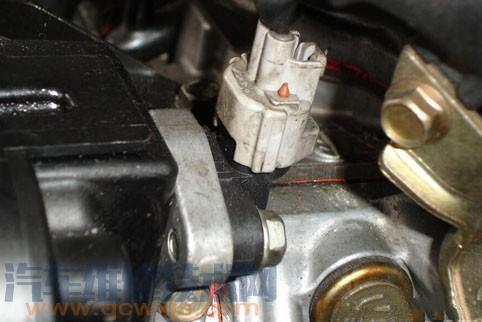

        3、节气门位置传感器（tps）        安装在节气门体上，它包括线性节气门电位计和怠速开关，前者供ecu控制喷油量和点火提前角后者供ecu感知节气门处于怠速状态（线性输出式、开关量输出时、综合式）。




                        4、进气温度传感器                                安装空气流量计内或空气滤清器后面的进气管上、作用是在发动机工作时，进入发动机的空气质量大小与进气温度和大气压力的高低有关，当进气温度低时空气密度大相同气体的质量较大，反之当进气温度高时，相同气体的质量较小（热膜式、热敏电阻式）。






5、发动机转速、（cmp）凸轮轴位置传感器
        是发动机集中控制系统中最主要的传感器、是用来测量发动机转速和确认 曲轴位置的信号。安装部位有；分电器内部、曲轴前后端、凸轮轴前后端、曲轴平衡重附近（磁点式、霍尔式、光电式）。

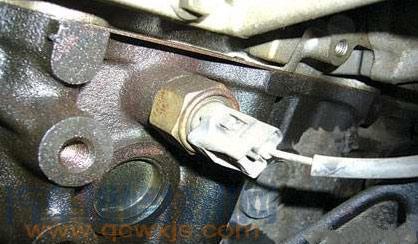

6、冷却液温度传感器（ect)
        安装在发动机汽缸盖的水套上。用于测量发动机冷却液的温度（热敏电阻式）。


7、爆震传感器 （dh)
        用来检测发动机有无爆震现象，安装位置四缸发动机通常安装在2缸和3缸上。

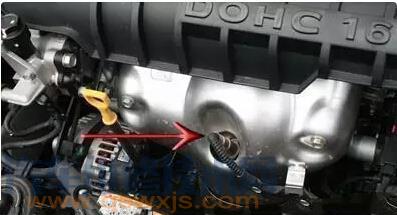

8、氧传感器（o）
        安装在排气管上，作用是检测废气中氧的含量.
