汽车空调系统工作原理（图解）了解这一篇就够了

云智驾 · 发表于 2024-3-9 06:23:58

08-20</span  >
提到汽车空调，相信大多数人首先会想到汽车空调的制冷系统。炎炎夏日，身处阵阵凉风下，如此惬意。（画面自行脑补哦）

今天我们就来全面的给大家讲一下汽车空调。
汽车空调主要由制冷系统、暖风系统、通风和空气净化系统与控制系统等组成。

首先介绍给大家留下深刻印象的制冷系统。

制冷系统
作用：降低车内的温度与湿度。
组成：由空调压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、空调管路以及制冷剂等组成。
      分类：独立空调或非独立空调。

工作原理：

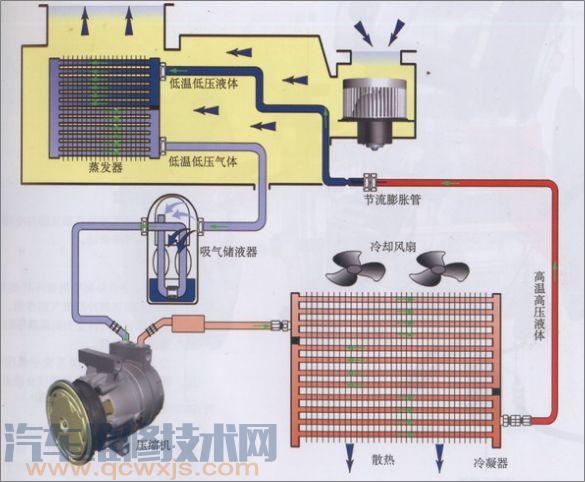

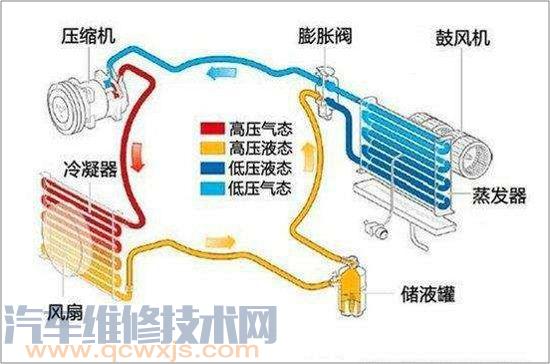

      1.首先，压缩机将低压端的气态冷媒加压使之成为高压气态冷媒
      【加压过程】
      2.然后，经过冷凝器对加压后的气态冷媒通过散热风扇进行降温（降温过程）使之成为中温高压液体冷媒
      【液化（放热）】
      3.再经管道流到储液干燥器对中温高压液态冷媒进行过滤，滤出其中的水分与杂质，顺带对中温高压液态冷媒进行节流，使之成为干净稳定的液态冷媒
      【过滤节流】
      4.中温高压液态冷媒再经管道流向膨胀阀，膨胀阀就想当于一个喷嘴，把中温高压液态冷媒喷成非常细小的雾珠（低温低压气态冷媒）（类似于汽车喷油嘴）喷入蒸发器


      【汽化（吸热）】
      汽化会带走周围的热量，也就是使蒸发器周围的温度非常低，然后再经鼓风机把蒸发器周围的冷空气吹入车内。

5.蒸发器内的低压气态冷媒又经低压管道吸入压缩机，进行一个个循环。

要是你认为汽车空调只有制冷，那就太小看它了，在寒冷的冬季，它也能提高车内温度，让车主有一个舒适的驾驶环境。

暖风系统

作用：提高车内的温度与进行玻璃除霜。
组成：暖风水箱或燃烧室、热交换器等。
分类：水暖式、气暖式、余热式或余热式废气水暖。
控制原理：

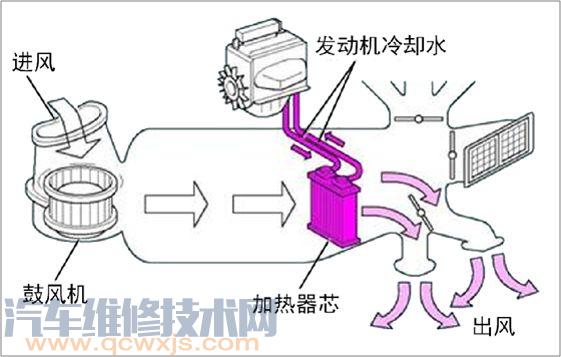

我们这里只说应用最广的水暖式暖风系统。它是在汽车原有的冷却系统中安装了一个暖风水箱，让其加入到循环过程中。通过控制系统的控制，让鼓风机吹过来的风经过暖风水箱，将热量带到车内，提高车内的温度。

有了制冷和暖风，当然还要让它们能根据车主的意愿进行冷暖切换及风向的调整。同时还要保证吹进来的空气无异味、无粉尘。这时就需要通风与空气净化系统的介入。

通风与空气净化系统

作用：根据车主的需要控制空调系统的工作，实现制冷、采暖和通风。
组成：由空气配送系统与空气净化系统组成。

空气配送

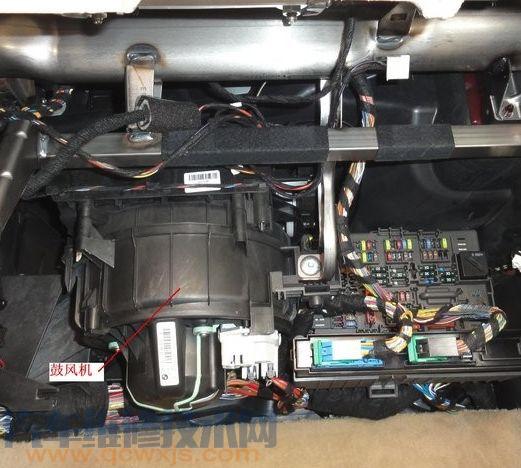

空气配送由鼓风机、风道与各风门组成。（如上图）

空气净化

空气净化系统的主要部件就是空调滤清器，另有的车还有静电除尘装置。

控制原理：空气净化这里就不多说了，主要给大家讲一下空气配送的工作方式。
空气配送的工作，就是根据车主的意愿，电脑控制各风门的开启与开启角度，达到吹冷风还是吹热风，以及吹的位置的目的。

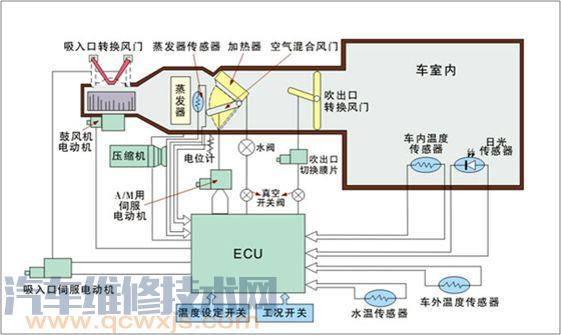

上面多次提到的控制系统，指的是空调系统的大脑（ecu），由它收集各信号以及发号施令。

控制系统

作用：控制空调制冷系统的开启与关闭，以及各部件间有序协调的工作。
组成：由空调控制面板、各传感器、控制器与执行器等组成。
分类：根据控制的程度不同，又分为手动空调、半自动空调与全自动空调。
控制原理：
空调ecu接收各传感器（温度、开度与压力等）的数据进行分析。根据车主对空调控制面板的操作（输入指令）来控制各执行器（压缩机、伺服电机等）的动作，达到不同的效果。半自动空调与自动空调，还能根据环境进行自我调节，达到自动控制的目的。

说了这么多，相信大家对空调也有了一定的认识。有些小伙伴甚至已经按耐不住的想说：“上面的理论知识我都懂，给我来点干货可好！”
莫急，请接着往下看！

冷媒（雪种）的加注

所需设备:
雪种表、雪种开瓶器、真空打压泵或雪种加注机等。
加注步骤：
1、确保车辆处于熄火状态；
2、打压检查确定无泄漏；
3、抽真空（20分钟左右）
ps：有些私自改装的真空泵视实际情况进行合理调配
4、连接瓶装雪种，排出管内空气（加注管，黄色），拧开高压阀门，加注一瓶雪种后拧紧高压阀门；
5、断开高压管路快速接头；（高压管路、红色）
6、确保人员安全的情况下着车；（部分修理工因疏忽导致管道与皮带轮接触，发生意外）
7、排出管内空气，拧开低压阀门，添加雪种至标准添加量。
ps：质量略差或不合格的雪种，可能加注到标准量后压力不达标，制冷效果不好。
8、断开低压管快速接头；
9、检查高低压气嘴阀有无泄漏。
注：
在加注冷媒时应确保冷媒油量的正常。冷媒油不足可能造成压缩机卡死，过量则会造成制冷不足。正常情况下冷媒油的损耗很少，可以两年更换一次。添加时一定要确保是同一牌号的冷媒油，否则可能会生成沉淀物，堵塞空调管路。油量的检查：启动车辆，打开空调，若在观察孔玻璃上出现条纹状油渍则说明过量。

空调检修口诀

低压高高压低，更换压缩机。
压力双高要排气，或者散热有问题。
表抖系统有水汽，抽空必须更彻底。
压力双低亏制冷剂，否则系统有堵闭。

空调系统的故障与检修

1、维修诊断方法
直观法：利用眼、耳、鼻等感知器官判断故障。
仪表法：使用各种诊断设备或仪表对空调系统进行检测维修。
经验法：凭借长久的维修经验进行诊断维修。

2、故障诊断及检修思路

2.1制冷不足

现象：空调出风口吹出来的风不够凉。
原因：
a.制冷剂不够
b.压缩机磨损功率低
c.散热器散热效果不好
d.散热风扇不转或转速慢
e.膨胀阀故障
f.空调皮带打滑
解决办法：
a.空调散热风扇是否转动正常
b.空调皮带是否打滑
c.接上雪种表，看压力（文末附口诀），然后根据压力情况维修故障。

2.2空调不制冷

现象：打开空调，完全无冷风吹出
原因：
a.制冷剂严重不够
b.压缩机损坏（包含电磁离合器故障）
c.蒸发器温控开关故障
d.室内外环境温度传感器故障
e.空调控制面板ac开关损坏
f.空调压力开关故障
g.空调控制模块故障
解决办法：
a.是否存在故障码，若有则先解决
b.空调压缩机是否有电
c.接上雪种表根据压力维修

2.3蒸发箱结冰

现象：行驶过程中，空调出风口突然无风吹出，但又能听见鼓风机工作的声音。
原因：蒸发箱外部结冰导致空气吹不过来所致
解决办法：
更换新的温控开关

2.4开制冷吹出来的却是暖风

现象：打开空调开关吹出来的却是暖风
原因：
a.操作不当，开了暖风
b.冷热风门切换电及或开关损坏
解决办法：
a.检查是否操作错误
b.检查冷热风切换电机及开关线路的好坏

2.5、出风口两侧温度不一致（自动空调）

现象：打开空调后发现，左右两侧温度明显不一致。
原因：
a.某侧温度风门电机故障
b.某侧温度传感器故障
解决办法：

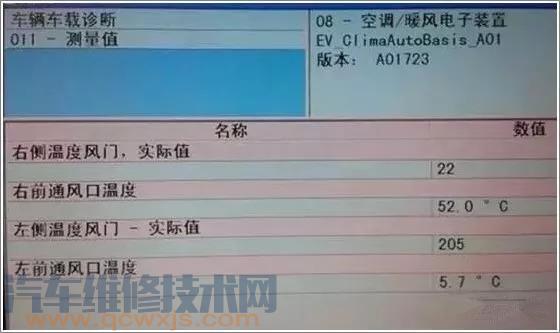

读取空调系统传感器数据流，根据数据流进行维修。

2.6、出风口出风小

现象：鼓风机全开，出风口出来的风还是很小。
原因：
a.鼓风机故障（转动过慢）
b.空调滤清器堵塞
c.蒸发器外部脏污堵塞
d.拆装仪表台后空调管路安装不到位，导致漏风
解决办法：
a.检查空调滤清器是否脏污
b.检查蒸发箱是否脏污
c.是否存在拆装仪表台，安装不到位

2.7、开启空调后，噪声过大

现象：开启空调后，很大噪音
原因：
a.鼓风机磨损异响
b.空调压缩机磨损异响
c.压缩机皮带异响
解决办法：
根据声音来源进行维修更换

2.8、空调出风有异味

现象：空调吹出来的风有异味（如霉味）
原因：
a.空调管道潮湿发霉
b.蒸发器表面太脏
c.空调滤清器脏污
解决办法：
更换空调滤芯，清洗空调管道

2.9、开空调时，压缩机跳动频繁

现象：开启空调后，压缩机起动频繁
原因：
a.雪种过多
b.压力开关故障
c.管道压力异常
解决办法：
a.诊断有无故障码
b.接上雪种表，看压力，如过多则放掉部分雪种

2.10、鼓风机不工作

现象：打开风机开关，风机不工作，或某个档位以上不工作。
原因：
a.鼓风机故障
b.鼓风机线路故障
c.风机电阻故障

解决办法：
a.检查鼓风机是某一个档位不工作，还是所有档位都不工作
b.检查鼓风机是否有电到，搭铁是否良好
c.鼓风机是否烧坏故障

（汽车维修技术网https://www.qcwxjs.com/）</p>
