纯电动汽车低压系统组成部件介绍

智通达

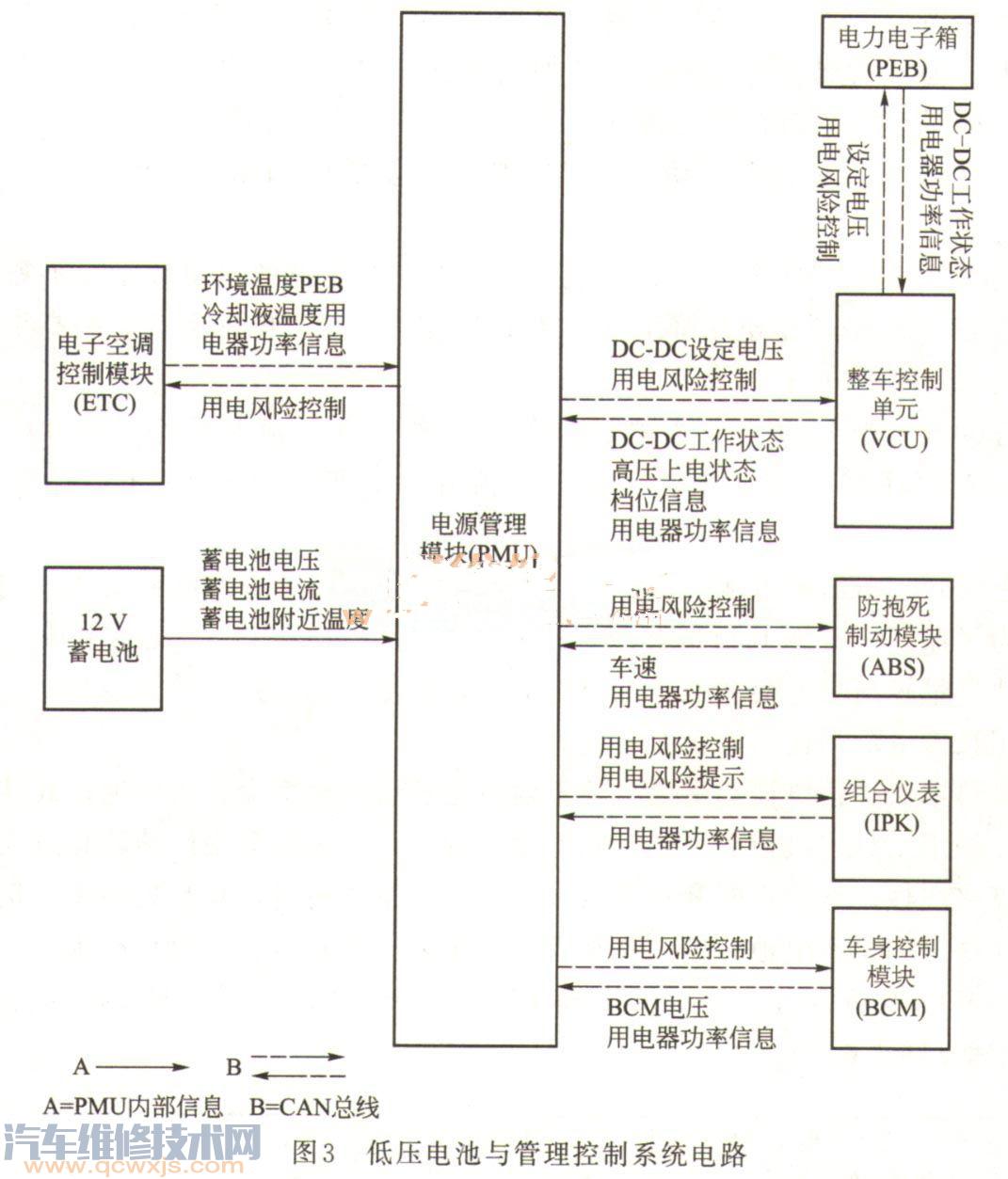

纯电动汽车低压系统的12v电源主要由蓄电池供给，蓄电池由dc转换器将高压72v/64v转换成12v供给。
·低压系统主要包括下面这些组成部件：
1、点火开关及搭铁
2、bcm
3、灯光系统
4、空调控制系统
        5、其他

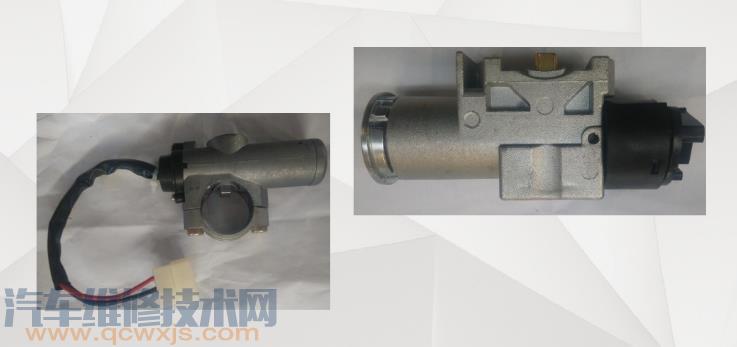

1、点火开关及搭铁

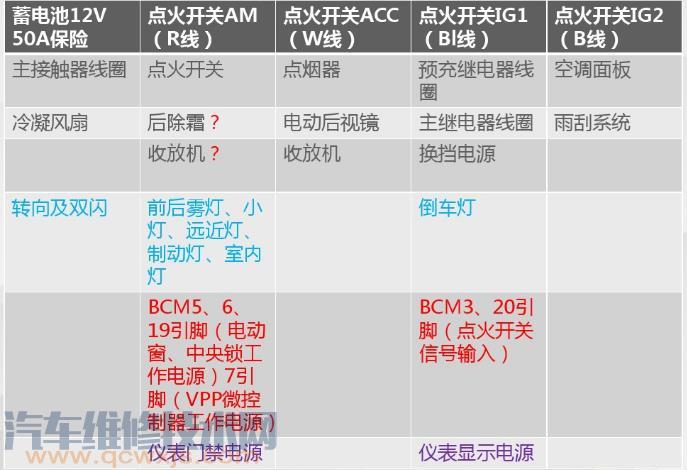

·点火开关的档位一般是off、acc、on、start（高档车略有不同）。各个档位的功能如下：
off：发动机停止并且方向盘被锁定，只有该位置才能取下钥匙。
acc：通过点火开关控制，点火钥匙旋到该档时受该档控制的用电设备均能操作，此档位一般实现的用电器功能有电调座椅、音响系统、雨刮喷水系统、点烟器、座椅加热、电动天窗等。
on：内部分为ig1和ig2两个档位，正常的驾驶位置，除去启动机外其它受点火开关控制的设备均能操作。其中ig1档位的用电器功能有后视镜调节、组合仪表、安全气囊、定速巡航系统、倒车成像、大灯及各控制系统（ecu、abs、tcs、bcm、轮胎压力、电动转向等）的控制电源。ig2档位的用电器功能有电加热除霜、空调鼓风机等。
        strat：启动发动机，释放后钥匙将回到on档，在此位置时acc档和ign2档的负载断电，以保证有足够的电量用以启动。


        320e点火开关是大部分低压系统的电源开关（除灯光系统、bcm及仪表的部分功能等）。而100e的低压系统由于缺少专门的蓄电池供电，采取由dc直接转换供给的方式，因此100e点火开关控制的是高压侧电源。




搭铁：320e的搭铁主要有5处，分别在前舱左右侧两处，仪表板左右侧两处，右车身线束c柱一处。
任何一处搭铁未打紧，一般都会造成一系列的电器工作异常情况，例如左侧大灯、左转向灯和左侧雾灯出现混乱或灯光暗的情况，就可以先检查前舱左侧搭铁是否到位。例如点烟器按下不回弹，换挡显示异常的情况，就应排查仪表板右侧搭铁是否到位。

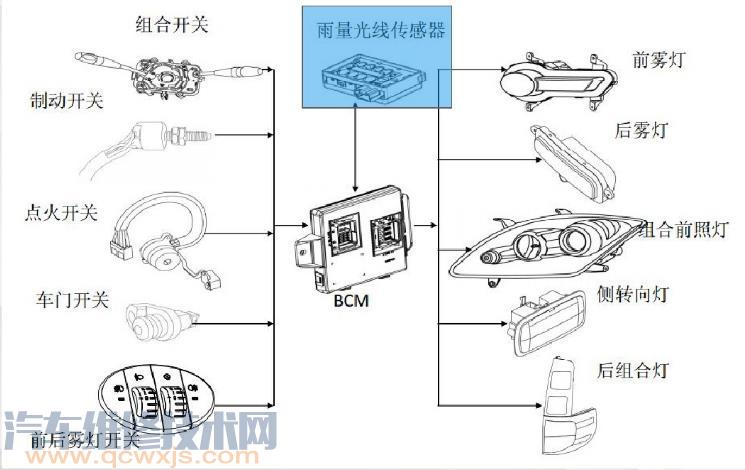

2、bcm bcm（body controller module）即车身控制模块
能够实现内外灯光控制、洗涤刮水逻辑控制及自动功能、中央门锁控制、喇叭、除霜等。该系统还具有电源管理功能，高低电压保护，延时断电，系统休眠等功能。






3、灯光系统

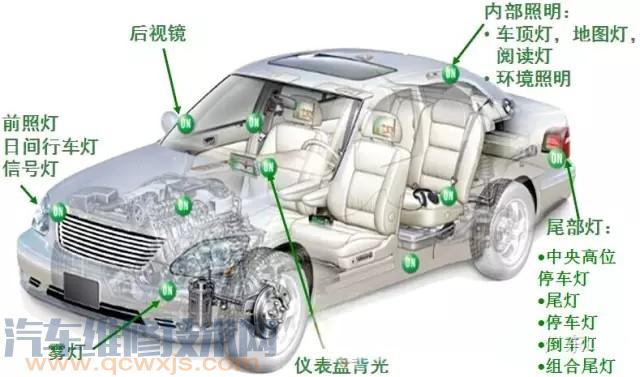

        汽车照明系统按照功能功用划分，主要有两个种类：汽车照明 灯和汽车信号灯。 汽车照明灯按照其安装的位置及功用包括：前照灯、雾灯、牌 照灯、仪表灯 、顶灯、工作灯。 汽车灯光信号灯又包括：转向信号灯、危险报警灯、示宽灯、 尾灯、制动灯 、倒车灯。


照明灯
卤素大灯是在灯泡内渗入少量惰性气体碘，实现钨、碘之间的 循环分解还原，寿命长，亮度强。
氙气大灯是指内部充满包括氙气在内的惰性气体混合体，其发 光原理是通过启动器和电子镇流器，将电压提高至23000v以 上高压击穿氙气从而导致氙气在两个电极之间形成电弧并发光 。
由氙气所产生的白色超强电弧光，可提高光线色温值，类似 白昼的太阳光芒，工作时所需的电流量仅为 3.5a ，亮度是传 统卤素灯泡的三倍，使用寿命比传统卤素灯泡长10倍。
led大灯几乎所有特性都超越了氙气车灯，主要优点： 1、寿 命长，可终车一生不更换；2、高效率，低能耗，电能利用率 80% 以上； 3 、绿色光源； 4 、 led 结构简单，点亮无延迟， 体积小，可随意变换灯具外形。

照明灯和部分信号灯的电源都不受点火开关控制，由蓄电池直接供给。


4、空调控制系统
汽车空调的功能：调节车内温度、湿度，空气流速，过滤、净化车内空气。衡量汽车空调的主要指标有：温度、湿度、流速和洁净度等。
        汽车空调的组成：制冷系统、采暖系统、通风系统、控制电路湿度：是指空气中所含水蒸气量的多少。湿度的大小直接影响人体内的水分蒸发速率和口腔、鼻腔黏膜等健康状况和驾驶的工作状况。车内的湿度一般应保持在30%~70%以内。普通汽车空调一般不具备这种功能，只有高级豪华汽车采用冷暖一体化空调器，才能对车内的湿度进行适当调节。
