交流发电机的整流原理

车之城

发电机定子绕组中感应产生的是交流电，是靠6只二极管组成的三相桥式整流电路变为直流电的。如图3-10a所示。
        交流发电机整流原理


        二极管具有单项导电性，当给二极管加上正向电压时，二极管导通，当给二极管加上反向电压时，二极管截止。将定子的三相绕组和6只整流二极管按电路连接，发电机的输出端b、e上就输出一个脉动直流电压，如图3-10bc所示，这就是发电机的整流原理。


        二极管的导通原则

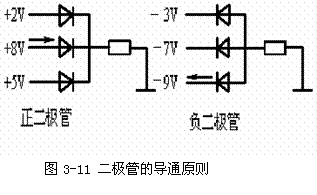

           3只正极管中，在某一瞬间正极电位（电压）最高者导通。3只负极管中，在某一瞬间正极电位（电压）最低者导通。如图3-11所示。


        发电机的整流过程
        三相桥式整流电路中二极管的依次循环导通，使得负载rl两端得到一个比较平稳的脉动直流电压。
        对于三个正极管子（d1、d3、d5正极和定子绕组始端相联），在某瞬时，电压最高一相的正极管导通。
        对于三个负极管子（d2、d4、d6负极和定子绕组始端相联），在某瞬时，电压最低一相的负极管导通。但同时导通的管子总是两个，正、负管子各一个。
        3.4.4中性点电压

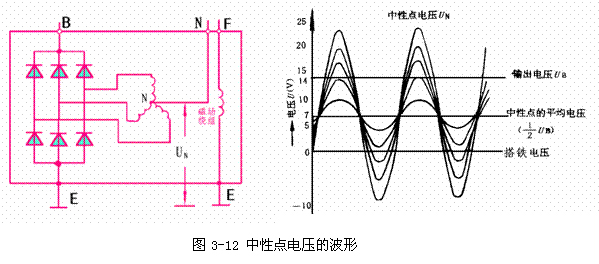

        在定子绕组为星形连接时，三相绕组的公共结点称为中性点。从三相绕组的中性点引一根导线到发电机外，标记为“n”。“n”点电压称为中性点电压。


        中性点电压的瞬时值是一个三次谐波电压，如图3-12所示。平均值为发电机输出电压（平均值）的一半。
        发电机定子绕组中感应产生的是交流电，是靠6只二极管组成的三相桥式整流电路变为直流电的。如图3-10a所示。


        整流原理


        二极管具有单项导电性，当给二极管加上正向电压时，二极管导通，当给二极管加上反向电压时，二极管截止。将定子的三相绕组和6只整流二极管按电路连接，发电机的输出端b、e上就输出一个脉动直流电压，如图3-10bc所示，这就是发电机的整流原理。


        二极管的导通原则
        3只正极管中，在某一瞬间正极电位（电压）最高者导通。3只负极管中，在某一瞬间正极电位（电压）最低者导通。如图3-11所示。



发电机的整流过程
        三相桥式整流电路中二极管的依次循环导通，使得负载rl两端得到一个比较平稳的脉动直流电压。
        对于三个正极管子（d1、d3、d5正极和定子绕组始端相联），在某瞬时，电压最高一相的正极管导通。
        对于三个负极管子（d2、d4、d6负极和定子绕组始端相联），在某瞬时，电压最低一相的负极管导通。但同时导通的管子总是两个，正、负管子各一个。
        中性点电压
        在定子绕组为星形连接时，三相绕组的公共结点称为中性点。从三相绕组的中性点引一根导线到发电机外，标记为“n”。“n”点电压称为中性点电压。



        中性点电压的瞬时值是一个三次谐波电压，如图3-12所示。平均值为发电机输出电压（平均值）的一半。
