发动机转速传感器/进气温度传感器/进气管压力传感器电路

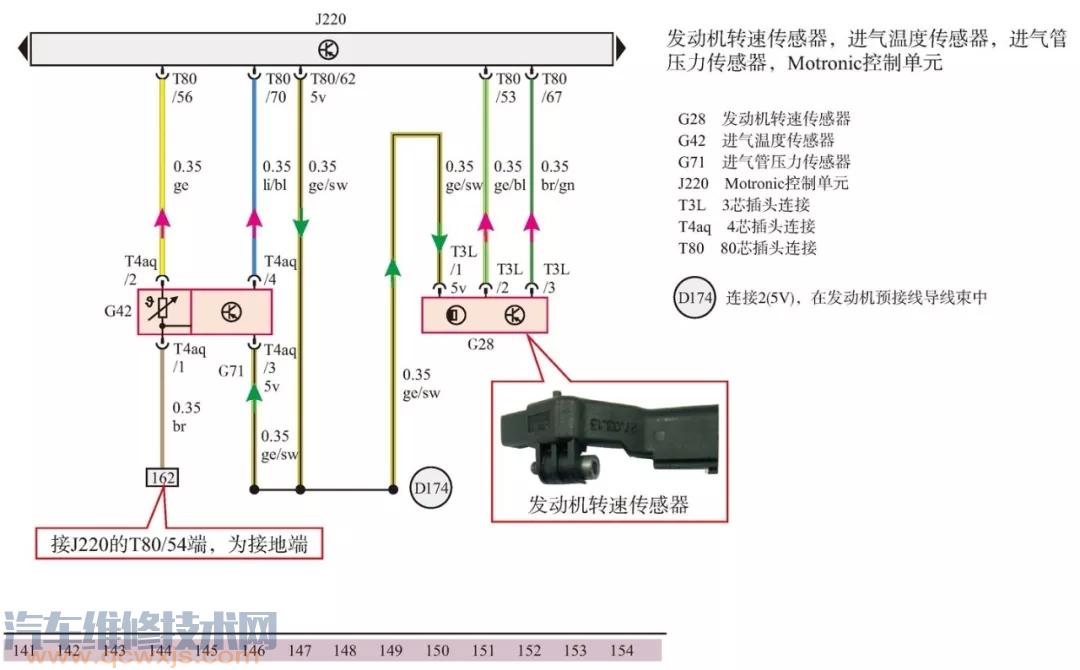

转速传感器g28又称为曲轴位置传感器,其功用是采集曲轴转动角度和发动机转速信号,并输入电子控制单元j220,以便确定点火时刻和喷油时刻。其中g28的t3l/1 端为供电端,由j220 的t80/62 端提供5v电压;t3l/2端、t3l/3端为转速信号输出端,分别接j220 的t80/53端和t80/67。

        进气管压力传感器和进气温度传感器为一体的,传感器为4 线,t4aq/3 端接电源,由j220 的t80/62 端提供5v电压;t4aq/1 端为接地端,通过j220 的t80/54 端内部接地;t4aq/2 端为进气温度信号,t4aq/4端为进气管压力信号。
