从气缸体上拆下气缸盖总体作业流程：拆卸电气连接件、附件及水管→拆卸进气歧管→拆卸排气歧管→拆卸正时皮带（或链）→拆卸气门室罩盖→拆下气缸盖。具体介绍如下：


        流程一：拆卸电气连接件、附件及水管
        ① 拆卸燃油泵熔丝。启动发动机，在发动机熄火后，转动曲轴10s，以释放燃油系统中的燃油压力。
        ② 断开蓄电池负极电缆。


        操作图解：

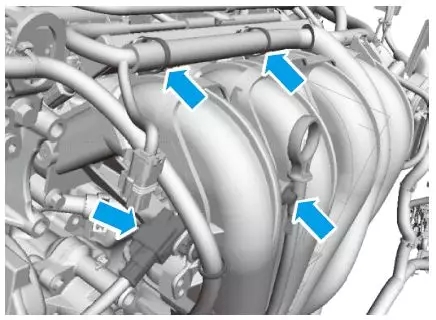

        拆下点火线圈 ▼

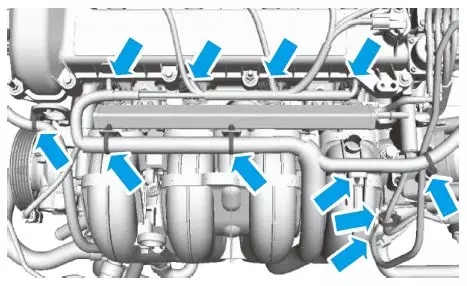

        拆卸附件及电气连接件。拆卸出水法兰或水管;▼




        拆下节气门插头▼




        流程二：拆卸进气歧管
        01 从进气歧管上断开蒸发排放炭罐清污电磁阀并松开托架螺栓。

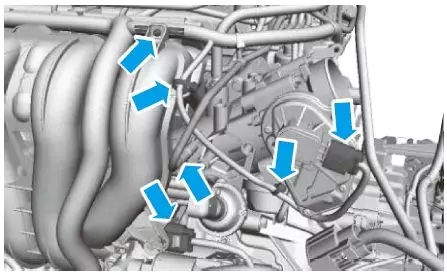

        02 断开进气歧管空气温度传感器连接器 ▼


        03 从节气门体上断开进气管。
        04 断开怠速空气控制阀连接器。
        05 断开节气门位置传感器连接器。
        06 断开歧管绝对压力传感器连接器。
        07 从节气门体上断开冷却液软管。
        08 断开所有必要的真空软管，包括燃油压力调节器上的真空软管和进气歧管上的制动助力器真空软管。
        09 从节气门体和进气歧管上断开节气门拉线（拉线式操作此步骤）。
        10 从进气歧管上拆卸节气门拉线托架螺栓（拉线式操作此步骤）。
        11 拆卸发电机至进气歧管管箍带托架螺栓和箍带。
        12 拆卸动力转向机软管卡箍螺栓并将软管从修理部位移开。
        13 从发动机体和进气歧管上拆卸进气歧管支架螺栓。

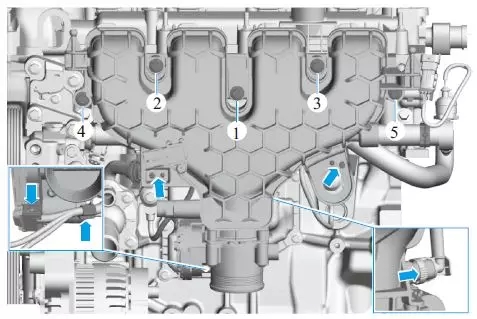

        14 拆卸进气歧管支架。按顺序拆卸进气歧管固定螺栓;▼


        15 拆卸进气歧管。拆卸进气歧管衬垫。


        流程三：拆卸排气歧管

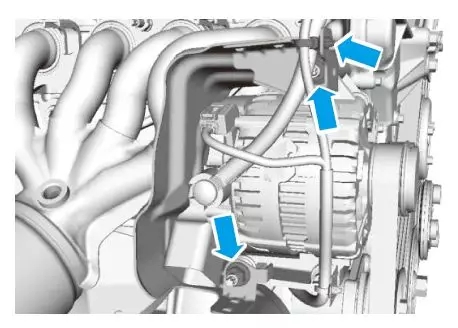

        ① 从发动机体和排气歧管上拆卸排气歧管支架螺栓。若有隔热板，则一并拆下隔热板;▼


        ② 拆卸排气歧管支架。按顺序拆卸排气歧管固定螺栓;▼


        ③ 拆卸排气歧管。拆卸进气歧管衬垫。


        流程四：拆卸正时皮带（或链条）
        如果就车拆卸只拆卸下气缸盖作业，那么拆卸与气缸盖上连接的正时传动机构即可。也就是脱开凸轮轴轮上的正时皮带，使缸盖与缸体分离。下述以捷达1.6l、宝来1.6l 车型为例：拆下齿形皮带护罩；然后校准正时；松开张紧轮螺栓，释放张紧度；从凸轮轴皮带轮上脱下皮带。


        ① 拆下齿形皮带护罩
        操作图解：

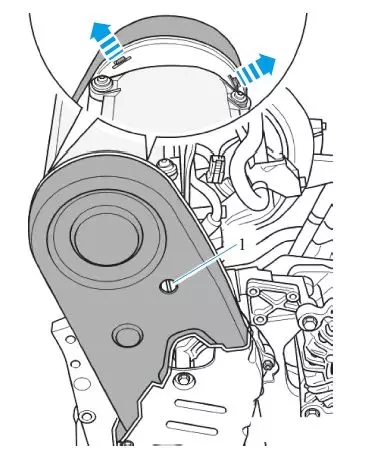

        拆下发动机皮带。用小螺丝刀将固定凸耳向上按压至下图中箭头所示位置，然后取下齿形皮带上部护罩。安装时用力将齿形皮带上部护罩压至齿形皮带后部护罩，直到紧固螺栓1 锁入。


        ② 校对正时
        操作图解：
        对于捷达1.6l、宝来1.6l 车型，转动曲轴带动凸轮轴正时齿轮转至1 缸上止点处;▼

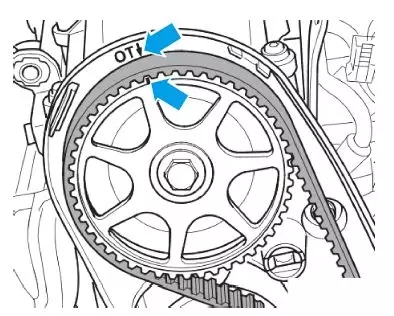

        凸轮轴正时齿轮的标记必须与齿形皮带后护罩的标记平齐;▼




        流程五：拆卸气门室罩盖
        ① 将气缸盖罩螺栓按对角顺序拧下。
        ② 取下气缸盖罩。将气缸盖罩放置在一个干净的软垫层上。
        取下气门室罩盖垫，注意气门室罩盖垫的完好。


        流程六：拆下气缸盖
        基本完成发动机拆卸。
