雪佛兰乐骋发动机正时皮带校对步骤

机车云

一、乐骋汽车发动机正时皮带拆卸步骤        1．断开蓄电池负极电缆。        2．断开进气温度传感器连接器。        3．从节气门体上断开进气管。        4．从气门盖上断开通气管。        5．拆卸空气滤清器外壳螺栓。        6．拆卸空气滤清器外壳。        7．拆卸右前轮。        8．拆卸右前轮防溅罩。        9．拆卸发动机附件传动皮带并记清发动机附件传动皮带的盘绕路径，如图 2-2-1 所示。

        10．拆卸曲轴皮带轮螺栓。        11．按照图 2-2-2 所示，拆卸曲轴皮带轮。


        12．按照图 2-2-3 所示，拆卸前上正时皮带罩螺栓。        13．拆卸前上正时皮带罩。        14．按照图 2-2-3 所示，拆卸前下正时皮带罩螺栓。

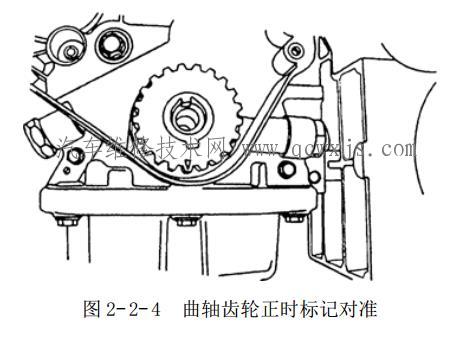

        15．拆卸前下正时皮带罩。        16．拆卸动力转向泵安装螺栓（如装备）。        17．安装曲轴皮带轮螺栓。        18．用曲轴皮带轮螺栓沿顺时针方向转动曲轴，直至曲轴齿轮上的正时标记对准后正时皮带罩底部的缺口，如图 2-2-4 所示。

        19．稍微松开冷却液泵固定螺栓。        20．按照图 2-2-5 所示，用正时皮带调节器（专用工具号：j42492-a）逆时针转动冷却液泵，释放正时皮带上的张紧力。

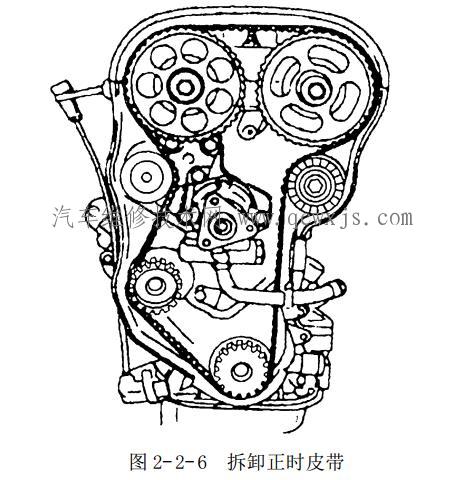

        21．按照图 2-2-6 所示，从动力转向泵后部拆卸正时皮带。

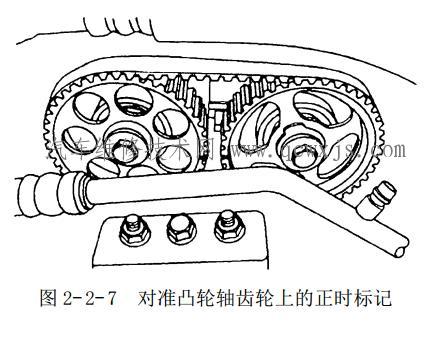

        乐骋汽车发动机正时皮带安装校对步骤        1．将曲轴齿轮上的正时标记对准后正时皮带罩底部的缺口，如图 2-2-4 所示。        2．按照图 2-2-7 所示，对准凸轮轴齿轮上的正时标记。

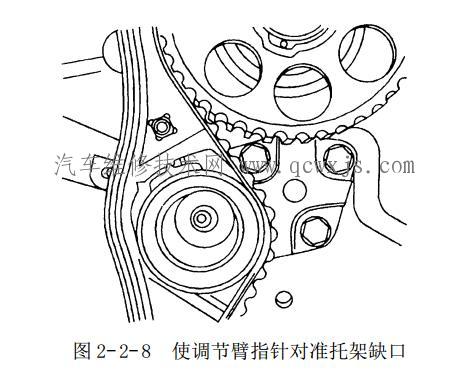

        3．安装正时皮带。        4．用正时皮带调节器（专用工具号： j42492-a）顺时针转        动冷却液泵。        5．顺时针转动冷却液泵，直到正时皮带自动张紧器调节臂        上的指针对准正时皮带自动张紧器托架上的缺口，如图 2-2-8所示。


        6．紧固冷却液泵固定螺栓。        7．用曲轴皮带轮螺栓顺时针转动曲轴两整圈。        8．松开冷却液泵固定螺栓。        9．转动冷却液泵，直到正时皮带自动张紧器调节臂上的指针对准正时皮带自动张紧器托架上的指针，如        图 2-2-9 所示。

        10．紧固冷却液泵固定螺栓至 10n·m。        11．拆卸曲轴皮带轮螺栓。        12．安装前上、前下正时皮带罩。        13．安装前上、前下正时皮带罩螺栓。紧固前上、前下正时皮带罩螺栓至 10n·m。        14．安装曲轴皮带轮。        15．安装曲轴皮带轮螺栓。用扭矩扳手紧固曲轴皮带轮螺栓至 95n·m，然后将曲轴皮带轮螺栓拧紧 30°，        最后再加 15°。        16．参照图 2-2-1，安装附件传动皮带并确保盘绕路径正确。        17．安装右前防溅罩。        18．安装右前轮。        19．安装空气滤清器外壳。        20．安装空气滤清器外壳螺栓。紧固空气滤清器外壳螺栓至 8n·m。        21．将进气管连接至节气门体。        22．将通气管连接至节气门体。        23．连接进气温度传感器连接器。        24．连接蓄电池负极电缆。</p>[size=2%]汽 车 维 修 技 术 网 https://www.qcwxjs.com/
